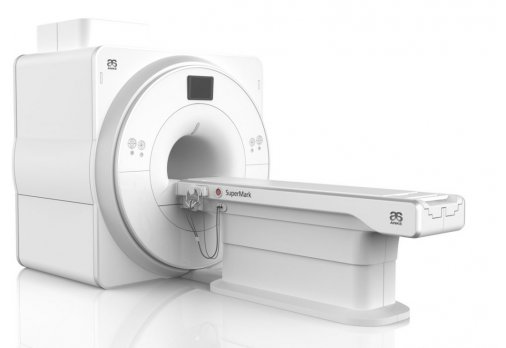

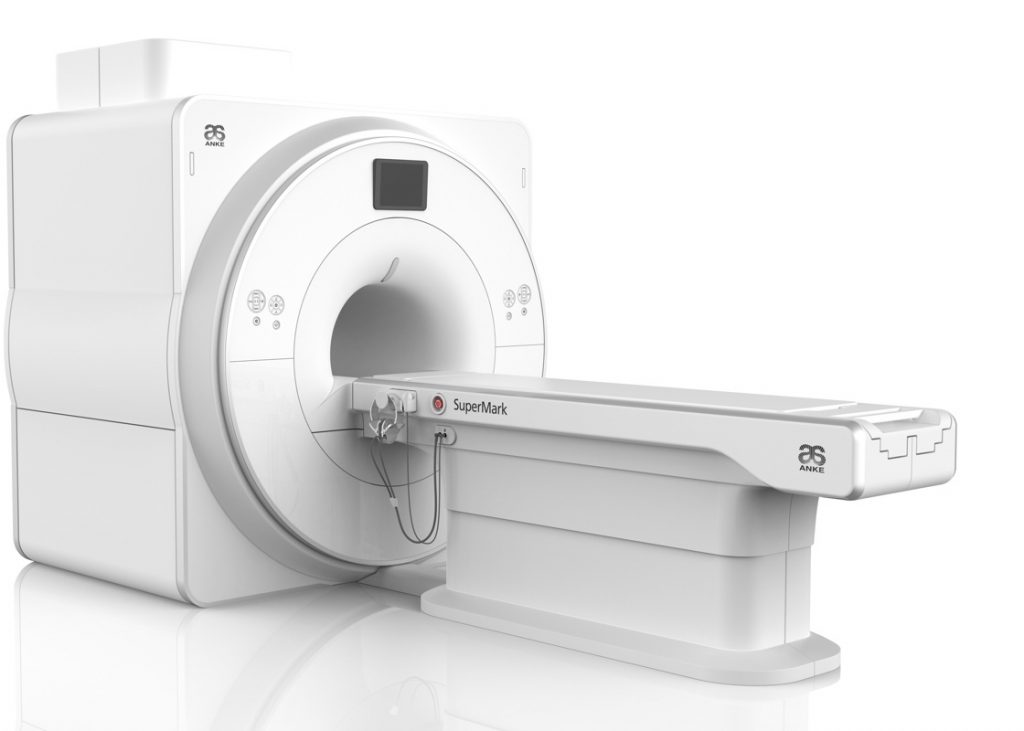

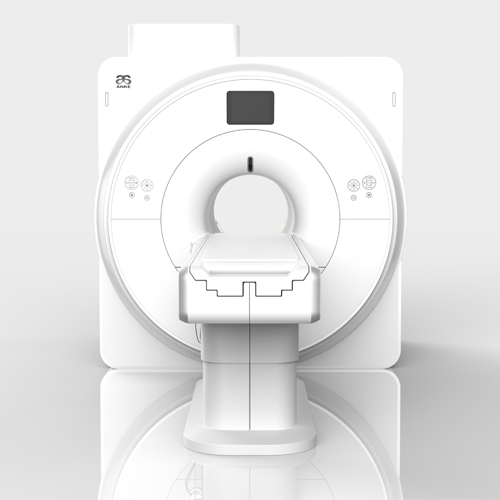

Технічні характеристики МРТ SuperMark 1.5T

Тип магніту — надпровідний
Напруженість магнітного поля — 1.5Т
Стабільність магнітного поля ≤ 0,1 ppm/h
Гомогенність магнітного поля (метод вимірювання VRMS):

• 50 см DSV (VRMS) ≤ 0,800 ppm
• 45 см DSV (VRMS) ≤ 0,450 ppm
• 40 см DSV (VRMS) ≤ 0,170 ppm
• 30 см DSV (VRMS) ≤ 0,058 ppm
• 20 см DSV (VRMS) ≤ 0,020 ppm
• 10 см DSV (VRMS) ≤ 0,002 ppm

Маса нетто магніту (з урахуванням ваги рідкого гелію) — 3800 кг
Об'єм рідкого гелію (100% наповнення) — 700 л
Технологія нульового випарювання рідкого гелію

Довжина магніту:

• довжина тунелю магніту (без корпусу) — 157 см;
• довжина тунелю магніту (з корпусом) — 170 см.

Діаметр отвору магніту — 605 мм ± 5 мм
Максимальна відкрита апертура магніту (з обох кінців) — 160 см
Стіл для пацієнтів, максимальна ширина — 46 см

Формування зображень

• 256 х 256 — максимальна швидкість відновлення (FFT) ≥ 3300 кадрів/с
• 2D — товщина 0,1 мм
• 3D — товщина 0,05 мм
• Максимальне FOV — 50 см
• Мінімальне FOV — 1 см

Градієнтна система

• Макс. амплітуда (одновісна, неефективне значення) — 40 мТ/м
• Макс. швидкість наростання (одна вісь, неефективне значення) —150 Т/м/с
• Час наростання — 0,27 мс

Радіочастотна система

• РЧ підсилювач максимальною потужністю 20 кВт
• Центральна частота — 63,85 МГц
• Кількість приймаючих та передаючих каналів — 16
• Максимальна роздільна здатність прийнятого сигналу — 16 біт
• Роздільна здатність вибірки — 100 ns

Багатоканальні фазовані котушки приймача

• Котушка голова-шия (16 каналів)
• Гнучка котушка для всього тіла (16 каналів)
• Котушка для коліна (8 каналів)
• Котушка для плечового суглобу (4 канали)
• Котушка для голови (8 каналів) (опція)
• Котушка для шиї (8 каналів) (опція)
• Котушка для кисті, зап’ястку (8 каналів) (опція)
• Котушка для гомілки, стопи (8 каналів) (опція)
• Котушка для грудної клітини (8 каналів) (опція)

Стіл пацієнта електричний

• Довжина столу — 260 см
• Діапазон горизонтального руху — 185 см
• Мінімальна висота — 63 см
• Діапазон вертикальних рухів — 28 см
• Максимальна вага пацієнта — 200 кг
• Максимальна швидкість горизонтального руху — ≥ 20 см/с
• Система контролю положення розташована з обох боків столу
• Освітлення, вентиляція, система виклику в тунелі магніту

Робоча станція

• Операційна система комп'ютера на базі Windows
• CPU — 3,6 ГГц (i7, вісім ядер)
• ОЗУ — 16 ГБ
• Жорсткий диск — 1 ТБ х 2
• Кількість збережених зображень (матриця 256 x 256) — ≥ 2 750 000
• Розмір дисплея — 24"
• Зовнішнє зберігання даних зображень — DVD/USB
• Повна сумісність із системою DICOM 3.0

Технології та послідовності сканування

• Спінове ехо (SE), зважене зображення SE T1, зважене зображення протонної щільності (PD), подвійний контраст SE, 3D SE, SE вимкнення послідовності
• Швидке субтракційне (FSE), FSE T2-зважене зображення, FSE T2-зважене зображення, щільність протонів FSE, зважене зображення, 3D FSE та субтракційне FSE
• Інверсійне відновлення (ІR), ІR придушення жиру, придушення IR води, послідовність IR-шумування
• Швидке відновлення інверсії (FIR), придушення жиру FIR, придушення води FIR, придушення жиру STIR, FIR
• Заглушення послідовності
• Градієнтне відлуння (GRE), GRE T1-зважене зображення, GRE T2-зважене зображення, швидко переорієнтоване GRE, затримка дихання GRE
• 3D швидке GRE, 3D швидкий переорієнтований GRE, фазова/протифазова GRE
•  Збалансований стаціонарний вільний процес (B-SSFP) GRE
• Магнітно-резонансна ангіографія (MRA)
• TOF 2D & 3D, ПК, CE-MRA
• Розширене програмне забезпечення для зображень, дифузійне зважене зображення (DWI), голова DWI, черевна порожнина DWI, грудна клітина DWI, простата DWI
• Холангіопанкреатографія (MRCP), магнітно-резонансна урографія (MRU), магнітно-резонансна мієлографія (MRM)

Технології візуалізації

• Швидка технологія візуалізації
• Технологія паралельної сцинтиграфії з двома двигунами, надшвидкісне зображення SSFSE
• Технологія придушення артефактів
• Техніка попереднього насичення, технологія компенсації витрати, гвинттехнологія сканування, технологія решітки
• Магнітні зображення чутливості (SWI)
• Програмне забезпечення для оцінки зображень
• Програмне забезпечення для обробки зображень
• Багатопланова реконструкція MPR, реконструкція MIP, реконструкція MinIP
• Програмне забезпечення для управління системою
• Програмне забезпечення для управління, програмне забезпечення для калібрування
• Дифузійне тензорне зображення (DTI)
• Серцевий кіт
• Динамічна технологія візуалізації
• Динамічне вдосконалення FAST 3D, динамічне удосконалення FAST 4D
• 2D, 3D, багатошарова технологія сканування
• Послідовність імпульсів зниження шуму
• Прискорені послідовності сканування
• Спеціальні методи заповнення к-простору та обробки даних
• Технологія зниження артефактів руху «Пропелер»
• DWI-дифузнозважені дослідження

• Оптимальне поєднання ціна/якість
• Високоякісний магніт; висока однорідність магнітного поля
• Сучасний ергономічний дизайн, спрямований на безпеку і комфорт процедури для пацієнта
• Низький рівень шуму (82 дБ)
• Широкий набір технологій сканування і візуалізації

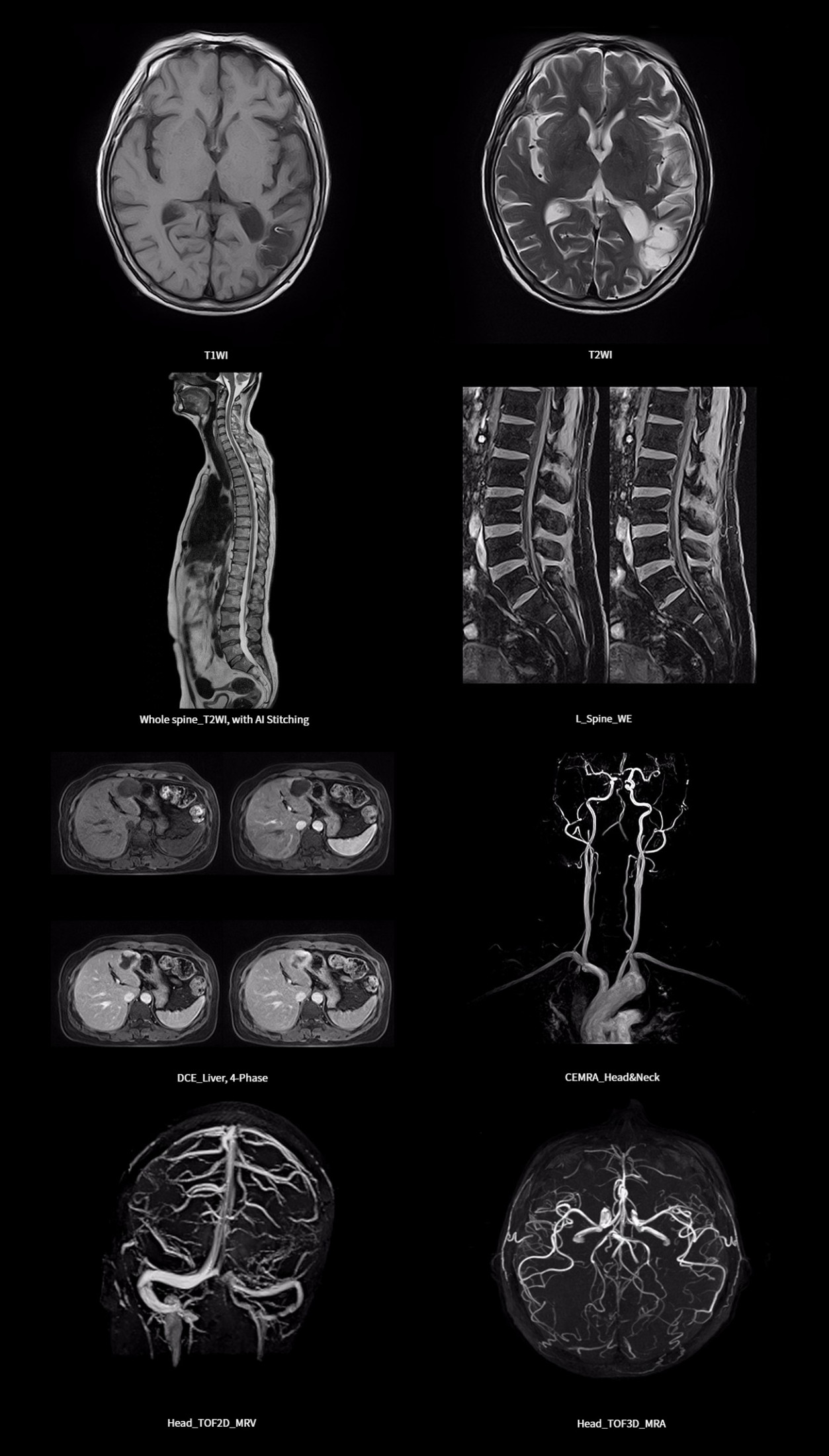

Клінічні зображення
